На оптоволокне напечатали стеклянный датчик в тысячу раз меньше песчинки

TODO:
Георгий Голованов17 мая, 13:57

Благодаря внедрению в оптическое волокно крошечных оптических устройств из кварцевого стекла появится возможность изготавливать более чувствительные телеметрические датчики для микроэлектромеханических систем, квантовой фотоники и медицины. По словам авторов изобретения, инженеров из Швеции, новый подход совмещает превосходные свойства стекла с преимуществом простой настройки, свойственным волоконной оптике.

Самые интересные технологические и научные новости выходят в нашем телеграм-канале Хайтек+. Подпишитесь, чтобы быть в курсе.

Возможность подключение функциональных материалов и структур к кончику оптического волокна открыла в недавние годы интересные перспективы создания устройств в области зондирования, получения изображений и оптического захвата. Взаимодействие между направленным светом и устройством обладает преимуществом низкого вносимого затухания и совместимости со стандартными оптоэлектронными компонентами.

Однако, как заметили исследователи, размеры и хрупкость среза волокна представляют определенную трудность для стандартных технологических процессов, разработанных для плоских подложек. Новая технология решает и эту проблему, и трудности с интеграцией структур из кварцевого стекла, когда высокотемпературная обработка подрывает целостность чувствительной к температуре оболочки волокон.

В отличие от других подходов, этот процесс начинается с материала, не содержащего углерод. Это значит, что стеклянная структура приобретает прозрачность без необходимости в высокой температуре, пишет IE.

Трехмерная печать неорганических стеклянных структур на кончике оптоволокна состоит из четырех шагов. После подготовки и закрепления на волокно капают 40-процентным раствором силсесквиоксана водорода (HSQ) в толуоле, получая конический слой толщиной примерно 100 мкм. Третьим этапом 650-нм лазер освещает сердцевину волокна. Наконец, четвертый этап — прямая лазерная литография. Фемтосекундный лазер избирательно отверждает HQS.

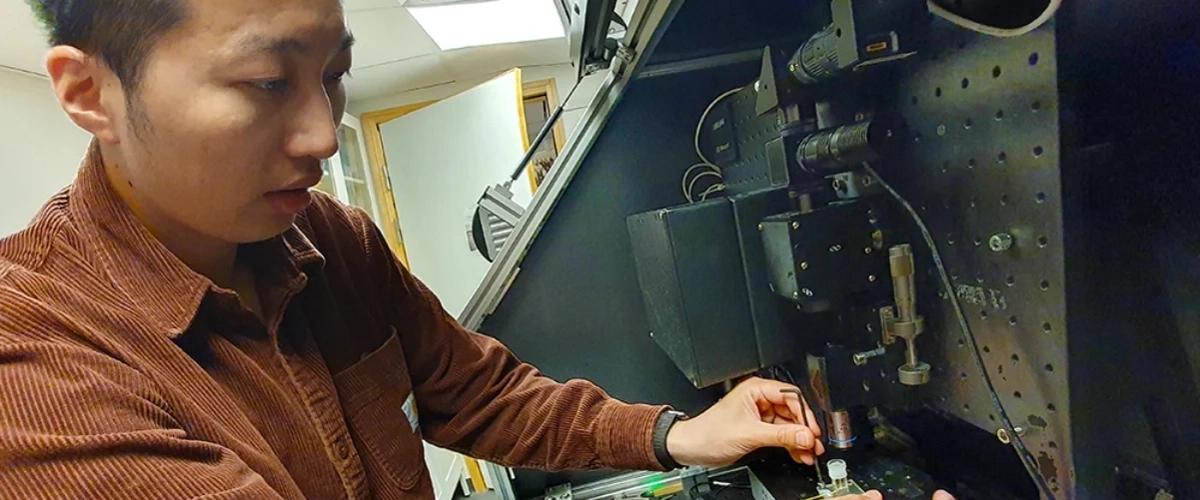

«Эти структуры настолько малы, что на одну песчинку — приблизительно размер современного датчика — можно поместить 1000 штук», — сказал Хуан Похань, один из исследователей из Королевского технологического института.

Результаты испытаний показали, что технология решает ряд проблем, в частности, повреждения оболочки оптического волокна. Авторы исследования убеждены, что 3D-печать стеклянных структур прямо на оптоволокно позволит достичь новых высот в фотонике.
