Международная команда исследователей сообщила об открытии нового метода производства двумерных микрочипов, который может привести к появлению еще более миниатюрных и быстрых полупроводников.

18910

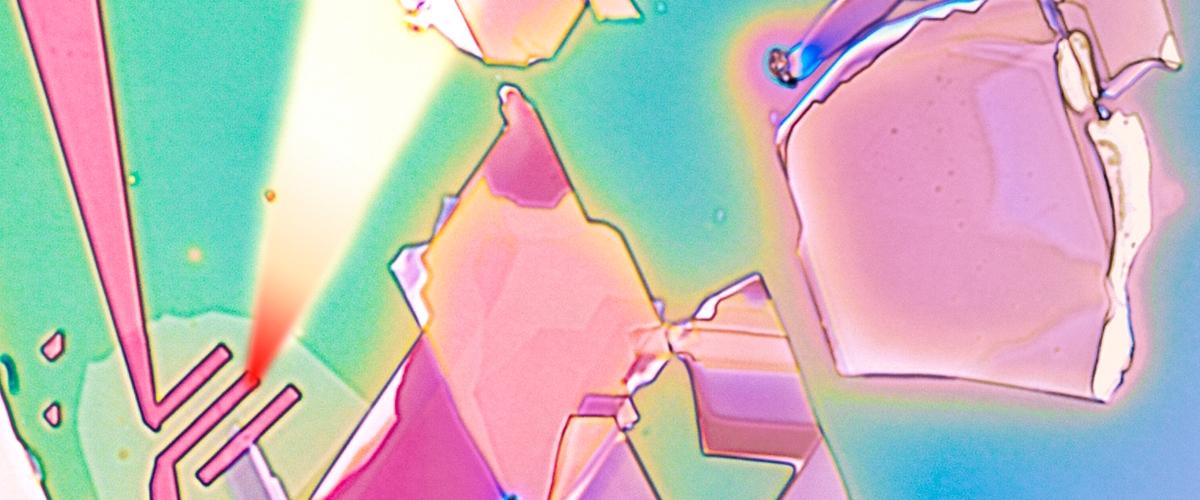

Ученые под руководством профессора Элайзы Райдо продемонстрировали, что литография превосходит обычные методы создания металлических электродов для двумерных полупроводников, таких как дисульфид молибдена. Такие переходные металлы способны вытеснить кремний в производстве чипов размеров с атом. Новый метод, названный термальной сканирующей зондовой литографией (t-SPL), обладает рядом преимуществ перед современной электронно-лучевой литографией, пишет Phys.org.

Во-первых, термальная литография значительно повышает качество двумерных транзисторов, компенсируя барьер Шоттки, препятствующий движению электронов на границе металла и двумерного субстрата.

Также, в отличие от электронно-лучевой литографии, термальная позволяет разработчикам без труда создать образ двухмерного полупроводника, а затем поместить электроды в нужное место.

Кроме того, t-SPL обещает стать более экономичным методом — производство осуществляется в условиях окружающей среды, без необходимости применения высокоэнергетических электронов и сверхвысокого вакуума. Наконец, этот метод можно легко масштабировать для промышленности благодаря использованию параллельных термальных зондов.

Профессор Райдо надеется, что t-SPL поможет отказаться от чистых комнат с дорогим оборудованием, и ученые смогут проводить исследования прямо в лабораториях, быстро создавая и тестируя передовые материалы.

Прошлым летом международная группа физиков сделала важный шаг в разработке двумерных полупроводников, научившись управлять экситонными эффектами в двумерных гетероструктурах. За основу они также взяли другой многообещающий 2D-материал диселенид вольфрамита.
